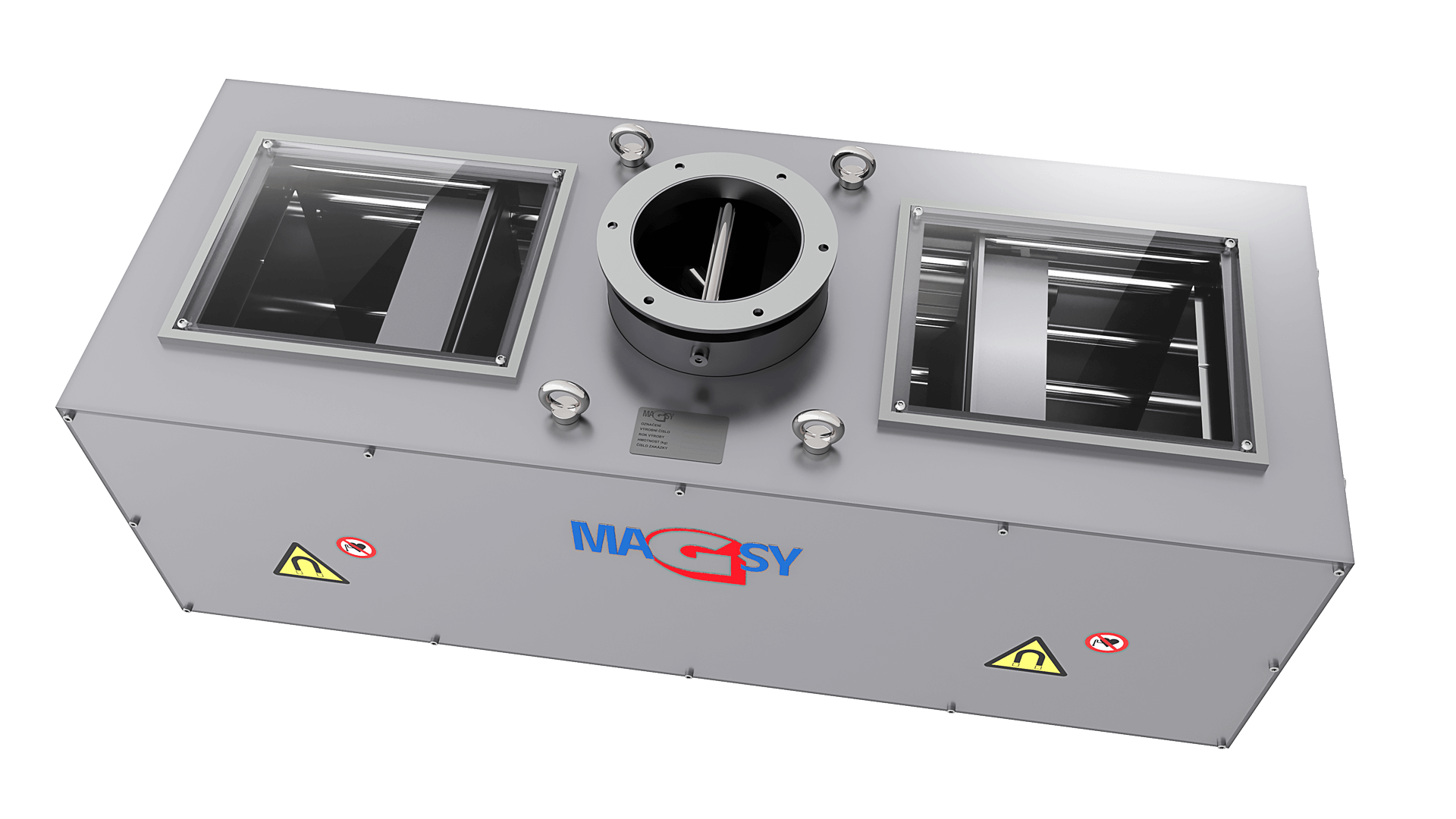

Pločasti magnetni separatori MSP FAC s automatskim sistemom čišćenja
Pločasti magnetni separatori služe kako za zaštitu tehnološke opreme (izvedba s feritnom jezgrom), tako i za kontrolu i osiguravanje kvaliteta finalnog proizvoda (izvedba s neodimijskom jezgrom).
Visoke magnetne performanse, zajedno s vrhunskom obradom i sistemom čišćenja, zadovoljavaju potrebe najzahtjevnijih kupaca iz različitih industrijskih grana, u kojima se postavljaju visoki zahtjevi za zaštitu tehnološke opreme i čistoću finalnog proizvoda.
✓ Automatski sistem čišćenja
✓ Feritna ili neodimijska jezgra
✓ Zaštita tehnologije
✓ Kontrola finalnog proizvoda
Princip rada separatora MSP FAC
Magnetnim separatorom upravljaju pneumatski elementi FESTO. Upravljački sistem SIEMENS, koji je dio isporuke, primjenjiv je u većini industrijskih pogona. Materijal koji se separira usipa se kroz središnji dio, gdje podesivi razdjelni krov ravnomjerno usmjerava tok materijala na magnetne ploče. Tokom automatskog čišćenja ploče se pomjeraju u bočne dijelove separatora, gdje se razmagnetiziraju, a prikupljene nečistoće automatski otpadaju u bočne ispuste. Zahvaljujući jedinstvenoj konstrukciji magnetnih jezgri, serija MSP postiže odlična magnetna svojstva u cijelom presjeku toka materijala.
Prednosti magnetnog separatora MSP FAC s automatskim sistemom čišćenja
✓ Automatizacija procesa čišćenja povećava produktivnost rada, ne zahtijeva rukovanje i tako doprinosi uklanjanju mogućnosti zanemarivanja intervala čišćenja usljed ljudskog faktora. Značajna prednost je i visoka sigurnost na radu
✓ Primjena u pogonima s velikom količinom feromagnetnih nečistoća
✓ Podesivi interval čišćenja prema količini prikupljenih nečistoća
✓ Mogućnost povezivanja na centralni upravljački sistem (standardno beznaponski kontakti, opcionalno PROFINET ili PROFIBUS)
✓ Duboko magnetno polje, visoka sila odvajanja i magnetna indukcija
✓ Primjena i za slabo sipke materijale kao i za abrazivne rasute materijale – oblaganje poliuretanom otpornim na abraziju – usklađeno sa zahtjevima prehrambene industrije
✓ Za pozicije na kojima se zahtijeva najviši kvalitet separacije ili postoji veća količina veoma sitnih feromagnetnih nečistoća, razvijen je pločasti separator sa 7 magnetnih krugova
✓ Ispunjava standarde za primjenu u prehrambenoj industriji, npr. EN 1935/2004
✓ Izrađen je od nehrđajućeg čelika 1.4301, a upravljački elementi su renomiranih proizvođača FESTO, Siemens i Rittal
✓ Pripremljen za cjevovodne sisteme DN 150/200/250/300. Pomoću prijelaznih elemenata priključak se može prilagoditi
✓ Otpornost, dugotrajnost, spremnost za montažu. Puštanje u rad i obuka osoblja opcionalno su dio isporuke
✓ Servisna podrška direktno na lokaciji ili daljinskim upravljanjem putem GSM modula
✓ Certifikat magnetnih svojstava – mjereno kalibriranim uređajima i od strane obučenog osoblja
✓ Redovna godišnja kontrola i kontrolna mjerenja servisnog odjela MAGSY direktno kod vas
Područja primjene pločastih magnetnih separatora u pogonu
Separacija radi čistoće proizvoda
Kada se koristi na poziciji koja osigurava sigurnost i finalni kvalitet proizvoda, potpuno automatizirani separator MSP FAC opremljen je neodimijskom magnetnom jezgrom koja postiže vrhunske vrijednosti magnetne indukcije i sile odvajanja. Za pozicije na kojima se zahtijeva najviši kvalitet separacije ili se očekuje veća količina veoma sitnih feromagnetnih nečistoća razvijen je pločasti separator sa 7 magnetnih krugova.
Modeli prema veličini
Serija proizvoda MSP FAC standardno se nudi u dimenzijama za cjevovodne sisteme prečnika 150/200/250/300. Za druge dimenzije, odnosno manje prečnike, moguća je ugradnja pomoću prijelaznih elemenata.
✓ DN 150
✓ DN 200
✓ DN 250
✓ DN 300
Zahtjevi za priključivanje
✓ Električno napajanje: 230/16 A
✓ Pneumatika: komprimirani zrak – trajno 6 bar
Osnovna tehnička specifikacija
Magnetna oprema
Feritni magneti s konstrukcijom dubokog magnetnog polja ili veoma snažni NdFeB magneti zaštićeni pločom od nehrđajućeg čelika 1.4301/1.4404
Toplotna otpornost magnetnog materijala
Anizotropni ferit 200 °C/NdFeB standardno do 80 °C – opcionalno 120 °C, 150 °C
Magnetne performanse
Ferit približno 2.100 G / 25 N na jezgri /// 1.800 G / 20 N na kontaktnoj površini
NdFeB približno 6.000 G / 80 N na jezgri/// 4.500 G / 60 N na kontaktnoj površini
Materijal separatora
Standardno: nehrđajući čelik 1.4301 / AISI 304
Opcionalno: nehrđajući čelik 1.4404 / AISI 316 L (za kiseli pH)
Otpornost na pritisak
Nije namijenjen za cjevovode pod pritiskom
PLC – upravljanje
Siemens
Pneumatski upravljački elementi
FESTO
Razvodni ormari za pneumatiku i elektriku
Rittal
Površinske obrade
Vanjske površine i tijelo separatora: mašinsko pjeskarenje keramičkom smjesom
Priključni elementi
Standardno 150×150/200×200/250×250/300×300
Prema zahtjevu moguće je priključivanje na konkretnoj poziciji pomoću prijelaznih elemenata
Za veoma prašnjav proizvod preporučuje se priključivanje na sistem otprašivanja – otvori za ugradnju pripremljeni su na separatoru – DN 50 – glatka cijev
Materijal zaptivki
Standardno: zaptivke koje ispunjavaju zahtjeve prehrambene industrije
Opcionalno: prema zahtjevima
Opcionalna funkcionalna dodatna oprema
Oblaganje poliuretanom otpornim na abraziju
Električni i pneumatski upravljački elementi za ATEX 22 okruženje
Prijelazni elementi za ugradnju u cjevovod drugog prečnika
Puštanje u rad i obuka osoblja
Mašinska obrada i zavari dijelova
Mašinska obrada
Sva mašinska obrada izvodi se na mašinama vlastite proizvodne baze i uz vlastitu mašinsku tehnologiju MAGSY CZ.
Zavari dijelova
Izvedeni su prema zahtjevima važećih tehnoloških standarda za zavarivanje nehrđajućih materijala. Zahtjevnom završnom kontrolom zavara osigurava se visok kvalitet obrade.
Za šta je pogodan pločasti magnetni separator MSP FAC?
Pločasti magnetni separator MSP FAC pogodan je za pogone u kojima je potrebno automatizirano separirati feromagnetne nečistoće iz rasutih materijala, zaštititi tehnološku opremu ili osigurati čistoću finalnog proizvoda.
Zaštita proizvodnih tehnologija
Hvatanje krupnijih feromagnetnih nečistoća i zaštita naredne proizvodne opreme.
Čistoća finalnog proizvoda
Kontrola proizvoda na pozicijama na kojima se zahtijeva visok kvalitet separacije i hvatanje sitnih feromagnetnih nečistoća.
Kako odabrati pločasti magnetni separator MSP FAC?
Pri odabiru je važno odrediti treba li separator prvenstveno služiti za zaštitu proizvodne tehnologije ili za kontrolu finalnog proizvoda. Također je potrebno uzeti u obzir tip magnetne jezgre, cjevovodni sistem, svojstva materijala, količinu feromagnetnih nečistoća, zahtjev za povezivanje s centralnim upravljačkim sistemom i radne uslove.
✓ zaštita tehnologije ili čistoća proizvoda
✓ feritna ili neodimijska jezgra
✓ cjevovodni sistem DN 150/200/250/300
✓ tip i sipkost materijala
✓ interval automatskog čišćenja
✓ povezivanje s centralnim upravljačkim sistemom
Obratite nam se – rado ćemo vas savjetovati!
Proizvodnja po narudžbi naša je prednost.
Pomoći ćemo vam odabrati odgovarajuću izvedbu pločastog magnetnog separatora prema materijalu, cjevovodnom sistemu, zahtijevanom kvalitetu separacije i uslovima konkretnog pogona.
