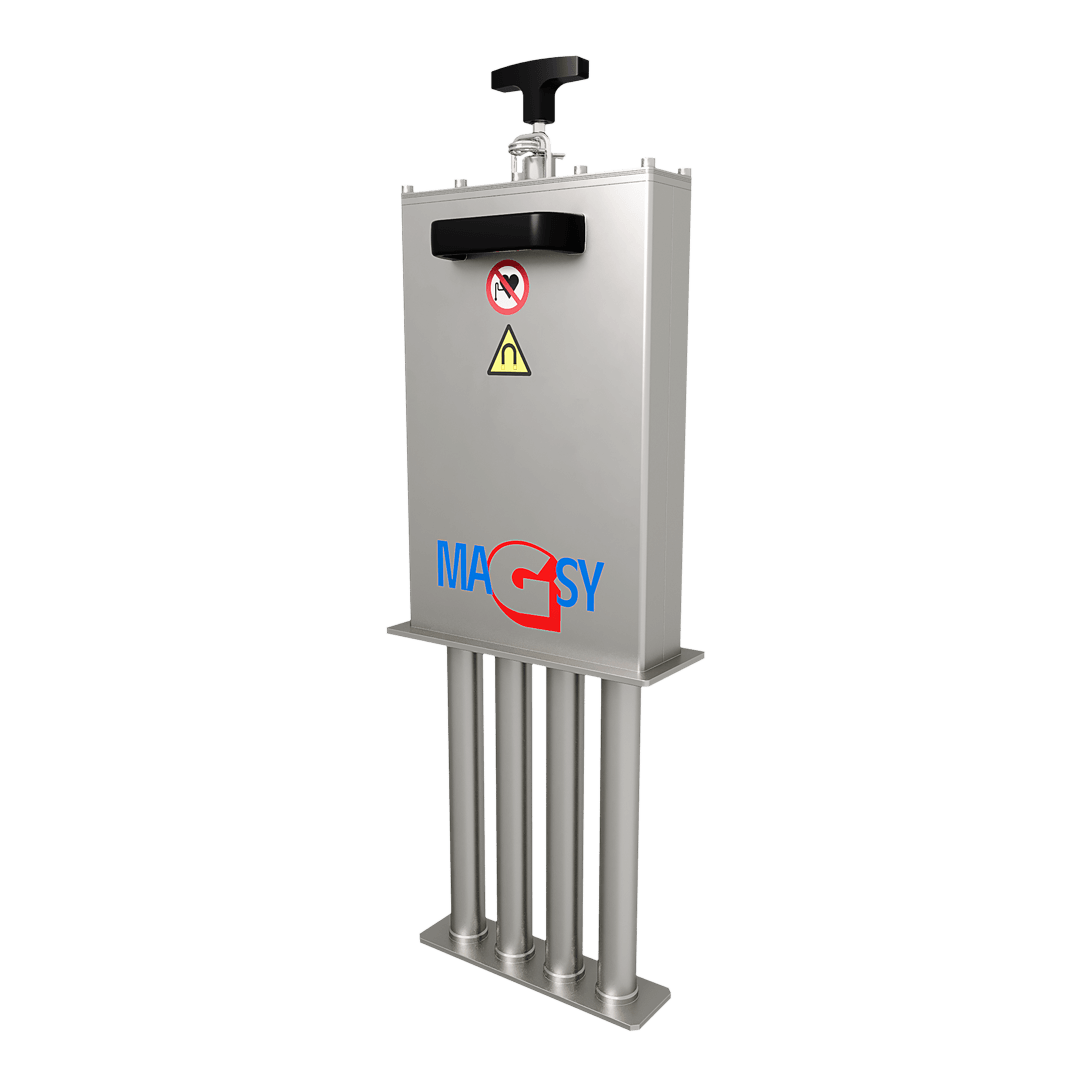

Pokrivena magnetna mreža

Pojedinačne pokrivene magnetne rešetke proizvodimo uglavnom po narudžbi, prema dimenzijama koje odredi kupac.

Područja primjene pokrivenih magnetnih rešetki

• Mašinska industrija
• Keramička industrija
• Prerađivačka industrija
• Sistemi za hlađenje tekućinom
• Industrija papira

Primjena pokrivenih magnetnih rešetki u industrijskim operacijama:

Separacija za zaštitu tehnologije u radu

Ugradnjom pokrivene magnetne rešetke možete spriječiti oštećenja nizvodnih tehnoloških jedinica, kada se na pokrivenoj magnetnoj rešetki zarobe takve magnetne metalne nečistoće koje prijete oštećenjem ovih tehnologija. Na primjer, rashladni kanali u hlađenim alatima postaju neupotrebljivi ako u ovaj kanal uđu metalne nečistoće. Ponekad su to tako fine metalne nečistoće koje se postepeno talože u kanalu dok ga potpuno ne začepe. Sita i filterske tkanine mogu biti neefikasne u nekim slučajevima, jer se radi o metalnim nečistoćama reda veličine mikrona, koje separator pouzdano hvata, ali one prolaze kroz sita i filterske tkanine.

Separacija za čistoću proizvoda

Prisustvo metalnih nečistoća u rashladnim emulzijama može dovesti do pogoršanja kvaliteta obrade (žljebovi, ogrebotine). Ugradnja pokrivenih rešetki značajno poboljšava kvalitet obrade, a kvalitet površine dobijenog obrađenog proizvoda se znatno poboljšava u kratkom vremenu.

U drugim proizvodnim industrijama, kao što je keramička industrija, kvalitet konačnog proizvoda može se pogoršati zbog prisustva crnih tačaka, koje su ponekad toliko fine da ih filterske tkanine ne mogu uhvatiti i vidljive su samo na magnetnim separatorima. Glavna prednost ove vrste pokrivene magnetne rešetke je što se može postaviti u različite ulazne i izlazne kanale zahvaljujući značajnoj otpornosti na vlagu.

Uštede u operativnim troškovima

Osim kvaliteta dobijenog proizvoda, ugradnja pokrivene rešetke utiče i na značajne uštede u operativnim troškovima u vezi sa brušenjem alata za rezanje. Nakon operativnih ispitivanja provedenih u velikim multinacionalnim kompanijama, gdje se svaki mjesec troše velike svote novca na brušenje, uštede su demonstrabilno izračunate na desetine posto.

Tehničko rješenje pokrivene magnetne rešetke

Magnetne cijevi pokrivene rešetke su uglavnom dizajnirane u "mrežastoj" montaži i standardno su izrađene od nehrđajućeg čelika 1.4301 / AISI 304. U slučaju da je potrebno primijeniti ugradnju pokrivenih magnetnih rešetki u agresivnim materijalima, možemo isporučiti varijantu izrađenu od materijala 1.4404 / AISI 316L.

Zahvaljujući vrlo tankom zidu pokrovne cijevi, koji je obrađen do debljine 0,6 mm, postižemo vrlo visoke magnetne sile na njenoj površini. Standardni promjer pokrovnih cijevi je do 31,0 mm. Noseći elementi magnetnih cijevi izrađeni su od ravnih materijala standardne debljine 4 mm. Nadgradnje pokrova standardno se izrađuju od debljina od 2 do 3 mm.

Danas isključivo koristimo vrlo jake permanentne neodimijumske (NdFeB) magnete, koji, zahvaljujući svojoj jedinstvenoj i do sada najvećoj snazi ​​među permanentnim magnetima, garantuju pouzdano hvatanje i, prije svega, naknadno zadržavanje (fiksiranje) metalnih nečistoća na pokrovnoj cijevi. Ranije korišteni feritni magneti se gotovo više ne koriste za ovu vrstu odvajanja.

Ovi permanentni neodimijumski magneti se ubacuju u pokrovnu cijev od nehrđajućeg čelika. Standardno, danas nudimo 6 nivoa magnetske indukcije, magnetskih sila, koje se razlikuju ovisno o vrsti okruženja u kojem se nalazi prekrivena rešetka. Neki nivoi imaju veću silu držanja, neki imaju veću vrijednost magnetskog polja.

Glavne prednosti prekrivenih magnetskih rešetki MRZ

• Maksimalna otpornost na vlagu
• Magneti se koriste tokom cijelog perioda upotrebe, uključujući čišćenje, zaštićeni su i time se sprječava njihovo oštećenje
• Visoka magnetska indukcija - do 6 nivoa magnetske i sile kidanja = vrlo visoka efikasnost magnetske separacije u poređenju sa uobičajeno korištenim rešetkama sa feritnim magnetima
• Vrlo praktično, brzo i SIGURNO čišćenje magnetskih cijevi

Osnovna tehnička specifikacija MRZ

Magnetna oprema

• Vrlo jaki NdFeB magneti, u zaštitnim cijevima
• Standardno: vanjski Ø prstenastog magneta = 29 mm, vanjski Ø cijevi = 31-32 mm

Otpornost magnetnog materijala na toplinu

• Standardno: do 80 ˚C
• Opcionalno: do 150 ˚C (ili više)

Magnetna snaga

• Izbor od 6 faza, I – VI prema zadatku odvajanja i radnim uvjetima

Sistem rešetke

• Stacionarne zaštitni cijevi od nehrđajućeg čelika, izvlačne magnetne jezgre

Materijal rešetke i zaštitnih cijevi

• Standardno: nehrđajući čelik 1.4301 / AISI 304.
• Opcionalno: nehrđajući čelik 1.4404 / AISI 316L

Svi materijali su certificirani u kvaliteti prema standardima EU.

Površinske obrade

• Okvir rešetke: mašinski pjeskaren keramičkom smjesom
• Vanjska površina cijevi: mašinski pjeskarena ili opcionalno polirana

Mehanička obrada

Sva mehanička obrada se izvodi na mašinama vlastite proizvodne baze i vlastitom inženjerskom tehnologijom MAGSY CZ.

Zavarivanje dijelova

Izvodi se prema zahtjevima važećih tehnoloških standarda za zavarivanje materijala od nehrđajućeg čelika. Visok kvalitet izlaza zagarantovan je zahtjevnom završnom kontrolom zavara.

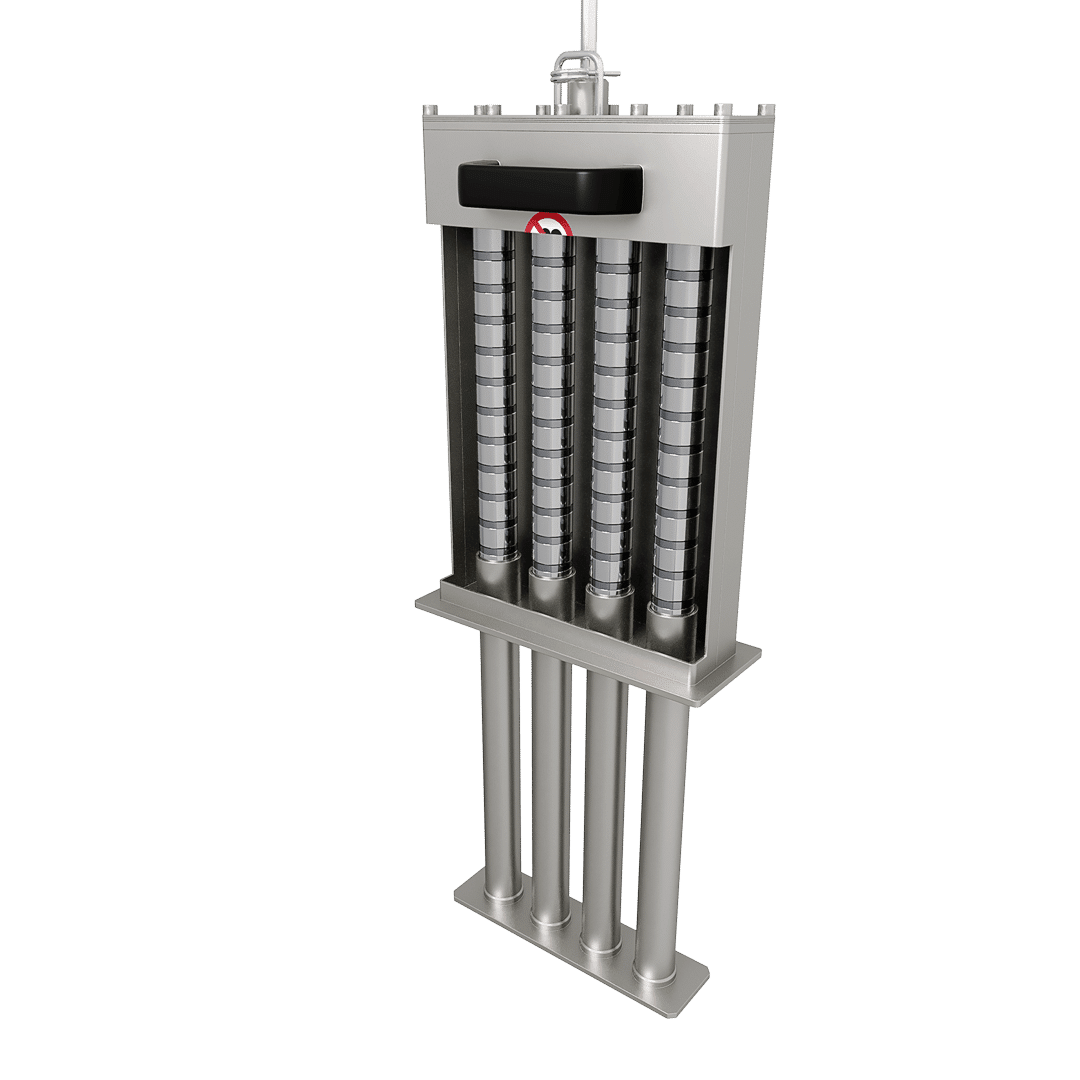

Sistem čišćenja

Magnetna jezgra su trajno osigurana i zaštićena od vlage, čak i prilikom čišćenja ovih pokrivenih magnetnih rešetki.

1. Nakon otključavanja kopče za zaključavanje, koristite ručku da povučete magnetne jezgre u gornji dio pokrivenog magnetnog separatora.
2. Ovo će demagnetizirati donji dio - poklopne cijevi od nehrđajućeg čelika - i metali će otpasti (zbog prirodnih svojstava metalnih nečistoća koje hvataju ove vrste magnetnih separatora - do karaktera ljepljivog blata - ove nečistoće obično treba isprati vodom).
3. Umetnut ćete jezgre natrag u cijevi od nehrđajućeg čelika i to će uzrokovati ponovnu magnetizaciju.

Pitajte nas - savjetovat ćemo vas!

Proizvodnja po narudžbi je naš prioritet.
